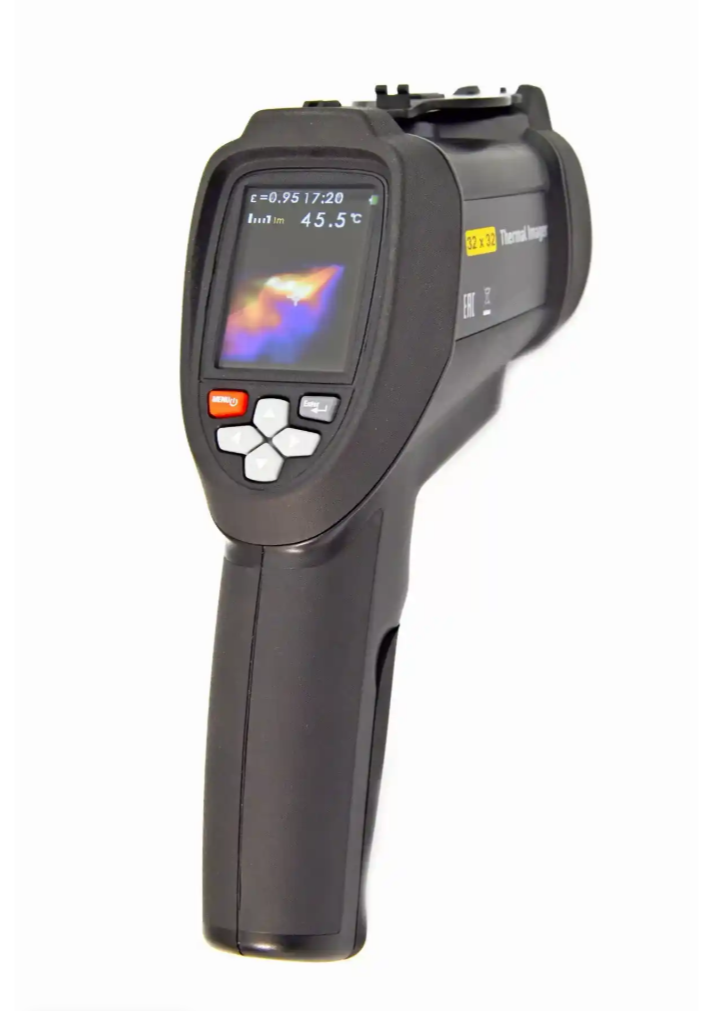

CEM DT-9868S

CEM DT-9868S — портативный профессиональный тепловизор для визуализации температурных полей и выявления тепловых аномалий. Прибор помогает обнаружить места утечек тепла или холода, локализовать энергонагруженные элементы, оценить качество теплоизоляции и провести энергоаудит объектов.

Устройство оснащено:

• 2,2-дюймовым цветным TFT-дисплеем с разрешением 320×240 пикселей — обеспечивает чёткое отображение термограмм;
• неохлаждаемым пироэлектрическим керамическим детектором с матрицей 32×32 пикселя — фиксирует инфракрасное излучение и преобразует его в температурные данные;
• встроенной цифровой камерой — позволяет совмещать видимое и тепловое изображение для точной локализации дефектов.

Ключевые особенности:

• Слияние изображений. Режим наложения видимого и ИК-изображения с коррекцией параллакса на расстояниях 0,5 м, 1,0 м, 2,0 м и 3,0 м. Можно плавно менять соотношение от 100 % ИК до 100 % видимого изображения с шагом 25 %.
• Автоматическое определение экстремальных точек. Прибор отмечает на экране самую горячую и самую холодную точки с указанием их температуры.
• Регулируемый коэффициент излучения. Позволяет настраивать прибор под разные материалы для повышения точности измерений.
• Цветовые палитры. Доступно несколько вариантов отображения: Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale («белый нагрев») и Grayscale (тёмно-красный нагрев).
• Хранение данных. Термограммы сохраняются на карту памяти microSD (до 6000 снимков на 1 ГБ) в формате BMP. Перед сохранением можно просмотреть кадр.
• USB-интерфейс. Обеспечивает передачу данных на ПК для анализа и формирования отчётов.
• Температурная компенсация и коррекция отражённой температуры. Повышает точность замеров в сложных условиях.

В комплект поставки входят: тепловизор CEM DT-9868S, кабель USB, карта памяти microSD на 4 ГБ, адаптер питания, кейс для переноски, литий-ионная батарея 3,7 В, 1400 мА·ч, тренога и руководство пользователя.

Технические характеристики

• Диапазон измерения температуры: от −20 °C до +600 °C.
• Точность измерения: ±2 % или ±2 °C (при 25 °C).
• Температурная чувствительность (NETD): 100 мК.
• Спектральный диапазон: 8–14 мкм.
• Поле обзора (FOV): 33°×33°.
• Минимальное фокусное расстояние: 0,5 м.
• Частота обновления кадров: 9 Гц.
• Пространственное разрешение (IFOV): 2,09 мрад.
• Тип фокусировки: фиксированная.
• Формат снимков: BMP.
• Объём памяти: поддержка карт microSD, до 6000 снимков на 1 ГБ.
• Дисплей: 2,2-дюймовый TFT, 320×240 пикселей.
• Питание: литий-ионный аккумулятор 3,7 В, 1400 мА·ч.
• Время работы от батареи: до 4 часов.
• Рабочая температура: от 0 °C до +50 °C.
• Температура хранения: от −20 °C до +60 °C.
• Допустимая влажность: 10–90 % (без конденсации).
• Габариты: 290×380×105 мм.
• Вес: менее 500 г.

Область применения

CEM DT-9868S востребован в сферах, где важен точный контроль температурных режимов:

• Энергетика и электротехника:

• диагностика распределительных щитов, трансформаторов, кабельных линий;
• выявление перегретых контактов, соединений, перегруженных участков сети.

• Строительство и ЖКХ:

• аудит теплоизоляции зданий (поиск мостиков холода, дефектов утепления);
• обнаружение протечек, зон конденсации, промерзания стен;
• контроль качества монтажа окон и дверей.

• Промышленность:

• мониторинг состояния промышленного оборудования (насосов, двигателей, редукторов);
• проверка теплоизоляции печей, котлов, трубопроводов;
• диагностика систем охлаждения и вентиляции.

• Автосервис и транспорт:

• анализ работы систем охлаждения двигателей;
• контроль тормозных механизмов, трансмиссии, электрических цепей.

• Сельское хозяйство:

• мониторинг температуры зернохранилищ, силосных ям;
• выявление очагов самовозгорания в буртах.

• Пожарная безопасность:

• поиск скрытых очагов возгорания;
• оценка эффективности противопожарных барьеров.

• Научные исследования и лаборатории:

• изучение тепловых процессов;
• калибровка и поверка другого оборудования.
